气浮隔振光学平台Ⅱ

产品概述

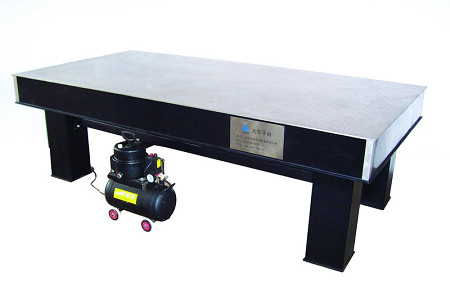

气浮隔振光学平台：ZH104PTB-Ⅱ

一、使用时注意事项

1、请勿用酸性液体清洗本产品，以免破坏产品表面质量。
2、请勿将本产品放置在高温、潮湿及高强度振源处。
3、请勿用水冲洗本产品。
4、本产品长时间处于一种状态下，请用水平仪调整台面水平。
5、工作台面上搁置的任何设备或工具，都必须小心轻放，尽量不要相对磨擦，以避免损伤工作台面，降低使用精度。
6、工作台面安装孔，是用于固定设备的M6螺孔，使用时避免用力过大，影响工作台精度。
二、产品特点
1、结构紧凑、稳定可靠。
2、表面精密磨制、完全去除粗加工的痕迹、表面光滑、精度高。
3、采用宝塔气囊、隔振性能最好。人性化设计理念，使用十分方便。
4、静音空气压缩机气源，噪声低（小于65dB）
三、精度与隔振
1、平面度不大于0.05mm/m²
2、表面粗糙度小于0.8um
3、固有频率垂直方向小于1.6Hz，水平方向小于2Hz.
4、振幅不大于2um
5、重复定位精度±0.2mm
四、调整和使用
1、调整前请用低纤维软布擦净工作台面。
2、将标准水平仪放置在平台中间部位。
3、接通静音空气压缩机电源（220V），打开电源开关进行试运
转。
4、将四个支撑腿连接固定（将支撑腿气管与控制阀连接，控制阀与五通连接，五通与气泵连接。）
5、将空气压缩机出气管与平台进气口接通，打开电源开关。
6、调节控制阀，使支撑腿与平台距离控制在10-20mm位置。
7、用力下压平台任何一角，松开后看水平仪气泡是否恢复初始状态。
8、工作时台面上搁置任何物品，请小心轻放，尽量避免相对磨擦，以免损伤工作台面，降低使用精度。
9、长期不用本产品时，请关闭空气压缩机电源，拔掉电源插头。
10、当您的工作不需要平台隔振时，只需要关闭静音空气压缩机电源开关，打开排气阀即可。
